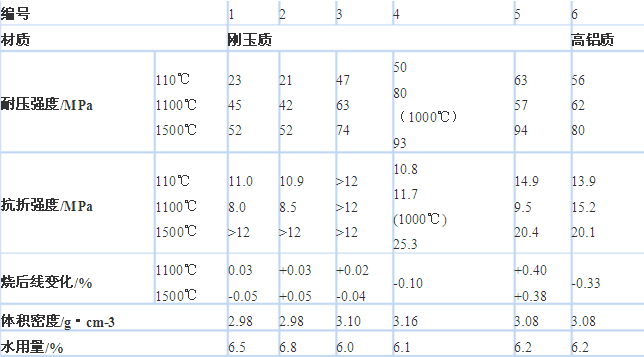

刚玉和高铝质自流耐火浇注料的组成：中粒则用近似球形的板状刚玉，电熔白刚玉作细骨粉和细粉，添加α- Al2O3 和SiO2 超微粉，用CA-80水泥作结合剂并分别加三聚磷酸钠、六偏磷酸钠和有机减水剂；编号4采用白刚玉作骨粉料，用不同*工艺的α- Al2O3 超微粉作粉料，CA-70水泥作结合剂并加减水剂；编号5采用Al2O3 ≥99.5%的电熔刚玉和板状刚玉作耐火骨料和粉料，添加α- Al2O3 超微粉，用CA-80水泥作结合剂并加无机减水剂；编号6采用Al2O3 ≥85%的矾土熟料作耐火骨料和粉料，同时添加α- Al2O3 和SiO2 超微粉，用CA-70水泥作结合剂并加减水剂。
    刚玉和高铝质自流耐火浇注料主要应用在合成氨气化炉和炭黑反应炉等热工设备上，也可用于修补窑炉的内衬上，获得了较好的使用效果。

关于更多浇注料详细情况，请关注：www.gyswyj.com
