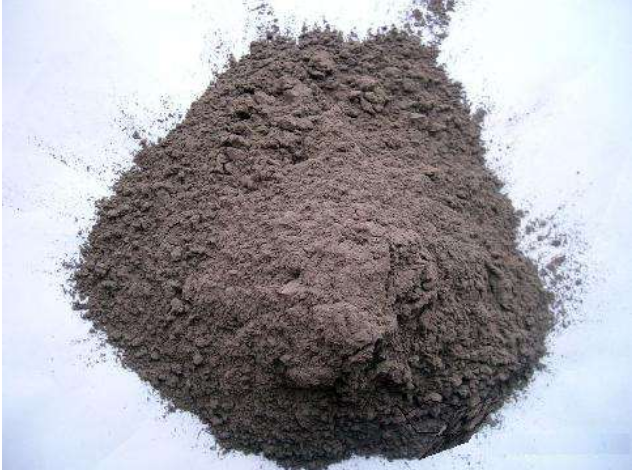

高热导率耐火浇注料具有热稳定性比较好的特点，所以用处普遍。高热导率耐火浇注料也称为碳化硅耐火浇注料，是采用碳化硅和铝酸盐水泥配制的。其特点是热导率高、线膨胀系数小、热稳定性好喝强度高。该浇注料在高炉热风炉砖托圈等部位和旋风式燃煤加热炉的旋风管等热工设备上，*了应用，使用效果良好。

         特殊性能耐火浇注料主要包括耐磨、耐酸、耐碱和高热导率等耐火浇注料。该类浇注料应用在特殊的窑炉或部位，因此有特殊性能的要求。高热导率耐火浇注料的性能很好。SiC骨料的颗粒级配为5~3mm，11%；3~1mm，49%；1~0.5mm，40%；耐火粉料为SiC微粉，其细度为0.043mm（325目）。采用铝酸盐水泥作结合剂，并掺加减水剂、早强剂和膨胀剂等复合外加剂。耐火骨料和粉料之质量比为70:30。也称为高热导率碳化硅耐火浇注料。
