把混炼好的轻质保温浇注料一次性加入到施工工作面后，打开振动棒振动至轻质保温浇注料表面泛浆且无大量气泡逸出为宜。支护模板接缝处应用密封胶带密封，防止漏浆，一旦有漏浆出现必将影响浇注料强度。
       插入轻质保温浇注料中的振动棒操作者应定岗、定人;浇注应对称均匀连续进行;振捣应用手提式振捣棒进行机械振动并配合人工捣制，必要时适当振动模板表面，振捣棒移动间隔200mm，每次振捣时间30s左右，采取“快插”“慢抽”缓慢移动的方法，直至表面返浆不产生气泡为宜，振动时间不宜过长，不漏振、过振。振动完毕拔棒时应缓慢进行，否则会发生偏折，影响材料、强度和使用性能。
       施工时须一次浇注到所规定的厚度，振动完全密实为止。对较厚的部位应采用分层施工的方法，在浇注料上面一层时，振动棒应触及下面浇注好的料层1/3处，使上下层浇注料结合紧密。
       施工过程中支撑浇注厚度的木块支撑不准掉入或遗留在正在浇注的模板内。
      已运至工作面的轻质保温浇注料须在其初凝之前用完。已初凝的轻质保温浇注料不可再使用。

轻质保温浇注料的拆模和养护

      浇注料施工完毕后温度在20℃以下，脱模时间不得少于96h，20℃以上时不得少于48h脱模。

      浇注料潮湿养护后，须进行严格的热养生、烘烤，待热养生、烘烤合格后才能投入使用。

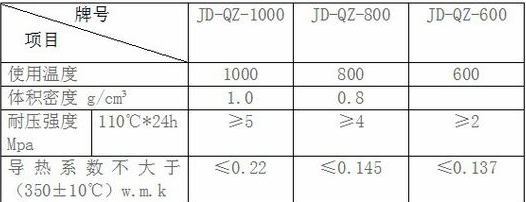

轻质保温浇注料配比及理化指标
