荷重软化温度系指试样在连续升温条件下承受恒定载荷而产生变形的温度。它表征材料在高温和荷重共同作用下的抵抗能力,也表征材料呈现明显塑性变形的软化温度。因此,该指标是确定不定形耐火材料使用温度的重要依据之一。

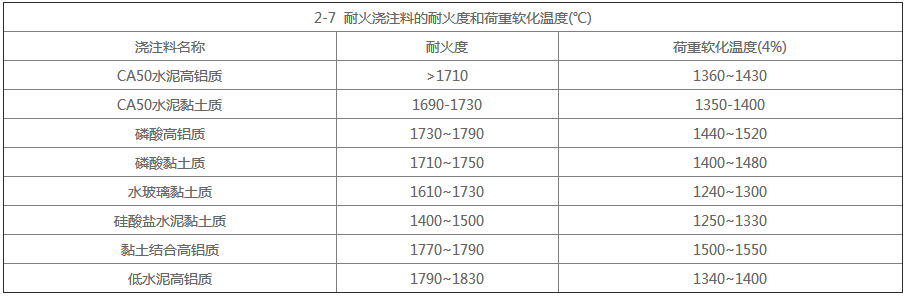

         检测时,试样尺寸为直径50mm和高50mm的圆柱体,施加0.2MPa的静压力,连续升温使试样膨胀到*点而后压缩至原始高度的0.6%为荷重软化开始温度,变形4%时为变形4%的荷重软化温度。不定形耐火材料因耐火骨料临界粒径较大和未经烧成等情况，试验时可视为材料的烧结过程，因此与定型烧成制品相比，,其荷重软化温度有所不同。不定形耐火材料测定变形0.6%和变形4%的荷重软化温度,其结果只报告变形4%的温度。该温度重魂性较好,即较准确。应当指出,由于掺外加剂,测定的荷重软化温度较低,如低水泥高铝质耐火浇注料等,实际使用温度确较高。
