小编来全方面解析一下高纯度络刚玉质耐火浇注料，包括特性、使用范围、组成等。高纯度铬刚玉质耐火浇注料是在高纯度刚玉质耐火浇注料的基础上，掺加适量的工业氧化铬，采用低水泥技术制成的。其主要产品为透气砖和水口等，在炼钢工业中*广泛应用，使用效果较好，社会效益显著。
（一）组成材料和性能
下表为铬刚玉质耐火浇注料的性能。表中编号1用板状刚玉作耐火骨料，电熔白刚玉作粉料。编号2用致密刚玉作耐火骨料和粉料。其余的用电熔白刚玉作耐火骨料和粉料。耐火骨料临界粒径为10mm或8mm，总用量为70%；同时还采用a-Al2O3超微粉、工业氧化铬和很 少量的mf- SiO2作耐火粉料。编号5用CA-80水泥作结合剂，其余的结合剂为CA-70水泥。同时掺加减水剂和缓凝剂等。从表中看出，Al2O3和Cr2O3合量大于94%料的纯度很高。体积密度大于3.10 g·cm-3，料较致密。110℃烘干和1500℃烧后耐压强度分别大于68Mpa和102Mpa，1500℃烧后线变化除编号1外均呈负值，即略有收缩。总之，高纯度铬刚玉质耐火浇注料的性能是优良的。

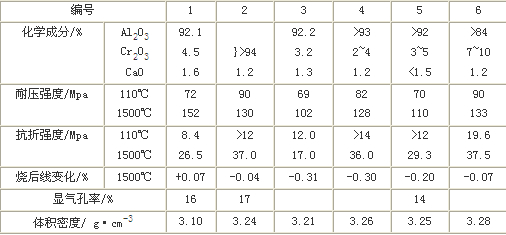

  铬刚玉质耐火浇注料的理化指标

关于更多浇注料详细情况，请关注盛威网站：www.gyswyj.com
